¿Conoces la función de las cuchillas desconectadoras?
Las cuchillas desconectadoras es un elemento que sirve para desconectar físicamente un circuito eléctrico. Estas se operan sin carga, pero con algunos aditamentos se pueden operar con carga (en algunos equipos de media tensión), estas proporcionan un elemento de seguridad imprescindible para las instalaciones.
Los contactos de la cuchilla principal y los de puesta a tierra por lo general son de cobre con recubrimiento de plata y están diseñados para soportar altas corrientes de corta duración (Por ejemplo: 40 KA y valores cresta de 100 KA). Van montados sobre una pieza tubular de aluminio o cobre y son intercambiables. Por lo general, al abrir o cerrar el mecanismo de la cuchilla, existe un movimiento giratorio que sirve para que se autolimpien las superficies de los contactos en cada operación.
El contacto de arqueo en las cuchillas sirve para que los contactos principales no se dañen;
iguala el potencial entre los contactos principales, para que no abran y cierren con carga.
La cuchilla nos proporciona un medio visible y eficaz para asegurarnos que no hay voltaje en la línea, ya que para nosotros un circuito esta libre cuando tiene un medio de desconexión visible y se encuentra aterrizado.

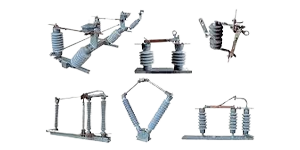

Estás se clasifican de la siguiente manera:
Click here to add your own text

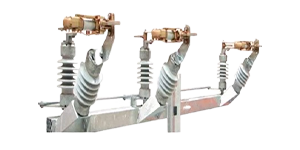

Sin carga a tensión nominal.

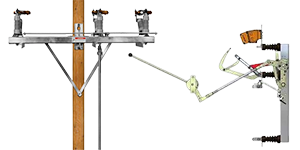

Accionamiento Manual.

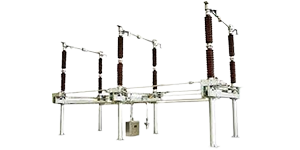

Accionamiento Automático.

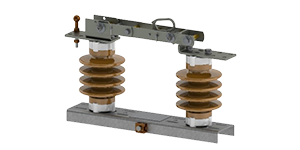

Monopolares.

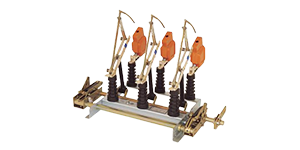

Tripolares.
Para la correcta aplicación se deben considerar los siguientes aspectos:
- Nivel de aislamiento requerido.
- Corriente nominal de operación continua y máxima momentánea.
- Características especiales del tipo de aislador.
- Limitaciones de espacio para las distancias de fuga eléctricas.
- Requerimientos de interrupción de corriente.
Cuando existen fallas en secciones específicas de una red eléctrica, o cuando se requieren trabajos de mantenimiento ya sea preventivo o correctivo, es necesario desconectar la sección de la red que ha sido afectada y las cuchillas desconectadoras son un equipo importante para dicha función. Es por ello por lo que en Voltrak realizamos el correcto mantenimiento a las cuchillas, considerando los siguientes puntos:
- Limpieza de aislamientos e inspección y lubricación de contactos.
- Revisión de ajustes del mecanismo de operación (manual o motorizado).
- Pruebas de control local y remoto (solo mecanismo motorizado).
- Pruebas eléctricas:
- Resistencia de aislamiento (megger).
- Resistencia de contactos (ducter).
- Verificación del apriete de conexiones.
